Opis
Kod: P.216.xxx
Wykorzystanie
Do przygotowania próbek falistych do testu Concora Medium (CMT) i testu odporności na zgniatanie krawędzi (CCT).
Opis urządzenia
Formierka wałów Concora składa się z głównej obudowy zawierającej silnik i elementy sterujące oraz dodatkowej obudowy z pokrywą ochronną zawierającą segmenty. Temperaturę segmentów można ustawić do 200°C (standardowo: 175°C ± 5°C) za pomocą elementów sterujących i wyświetlacza cyfrowego na głównej obudowie. Segmenty są ogrzewane bezpośrednio mocą 200 W i dociskane do siebie z siłą 100 N ± 10 N. Aby przygotować próbkę fali, pasek próbki jest wkładany przez podajnik próbek na górze urządzenia i może być usunięty z łatwo dostępnego pojemnika zbiorczego po uformowaniu fali. Segmenty można łatwo wymienić za pomocą specjalnego urządzenia do szybkiego mocowania.
Cechy
- Najwyższa jakość i wykonanie
- Cyfrowy wyświetlacz temperatury
- Precyzyjny rozkład temperatury na segmentach
- Balans sprężynowy do kontroli siły
- Certyfikat CE
Obowiązujące normy
ISO 7263; TAPPI T809; SCAN P27; PAPTAC D29; APPITA/AS 1301.434s
Specyfikacje
| Regulowana temperatura | do 200°C |
|---|---|
| Podgrzewanie segmentów | 2 – 3 min |
| Prędkość ruchu segmentów | 4,5 obr. |
| Nacisk styków | 100 N ± 10 N |
Połączenia
| Napięcie | 110 – 230 V, 50/60 Hz AC |
Modele
| kod | Kod Opis |
|---|---|
| P.216 | Falowód Concora bez segmentów |

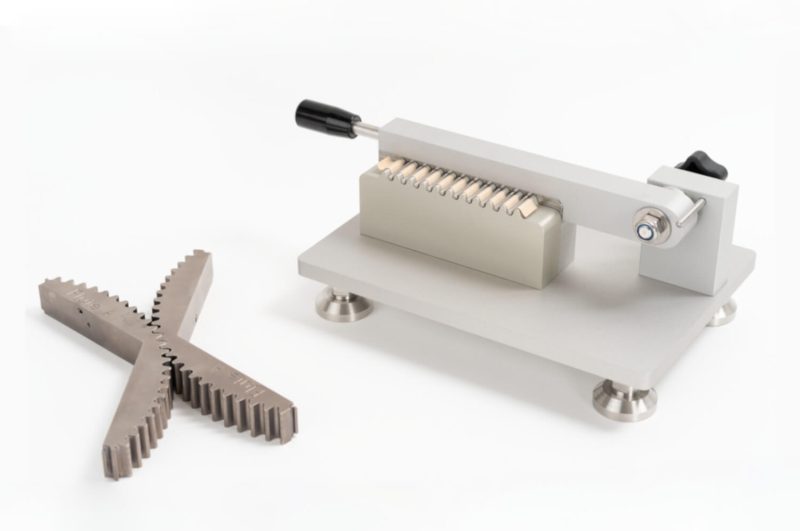

| P.216.SEG-A | Segment „A” z trzecią ręką i blokiem ciernym |
| P.216.SEG-B | Segment „B” z trzecią ręką i blokiem ciernym |
| P.216.SEG-C | Segment „C” z trzecią ręką i blokiem ciernym |
